Бурение под опоры освещения — важный этап устройства наружного освещения дорог, парковок, промышленных площадок, территорий предприятий и общественных пространств. От качества скважины зависит устойчивость опоры, правильная работа основания и безопасность всей линии освещения.
Бурение скважин под опоры освещения нельзя выполнять «на глаз». Глубина, диаметр, способ установки и тип основания определяются проектом. На эти параметры влияют высота опоры, ветровая нагрузка, масса светильников, тип грунта, уровень грунтовых вод, глубина промерзания и способ подвода кабеля.
КЗМК производит металлические опоры освещения и металлоконструкции. Бурение, монтаж и устройство фундаментов обычно выполняют специализированные подрядные организации на основании проектной документации.
Зачем нужно бурение под опоры освещения
Опора освещения воспринимает не только собственный вес. На нее действуют ветровые нагрузки, масса светильников и кронштейнов, вибрации, сезонные подвижки грунта и нагрузки от кабельной линии. Поэтому основание должно быть подготовлено точно по проекту.
Бурение позволяет сформировать посадочное место нужной глубины и диаметра с минимальным нарушением окружающего грунта. Это особенно важно на благоустроенных территориях, вдоль дорог, на парковках и в местах с ограниченным доступом техники.
Если скважина выполнена неправильно, возможны перекос опоры, просадка основания, повреждение кабеля, нарушение вертикальности стойки или преждевременное разрушение фундамента.
Какие опоры требуют подготовки скважины
Бурение может применяться при установке разных типов металлических опор. Конкретный способ зависит от конструкции изделия и проектного решения.
- Фланцевые опоры устанавливают на фундамент с закладной деталью. Скважина или котлован нужны для размещения закладной, арматуры и бетонной смеси.
- Прямостоечные опоры устанавливают нижней частью в подготовленную скважину с последующим бетонированием или другим способом фиксации, если он предусмотрен проектом.
- Силовые опоры рассчитывают на дополнительные нагрузки, поэтому требования к основанию для них обычно выше.
- Высокие мачты и специальные конструкции требуют отдельного расчета фундамента и технологии монтажа.
Внешне технология может казаться похожей, но требования к основанию для разных опор отличаются. Поэтому параметры бурения подбирают не по высоте конструкции, а по расчету и условиям конкретного объекта.

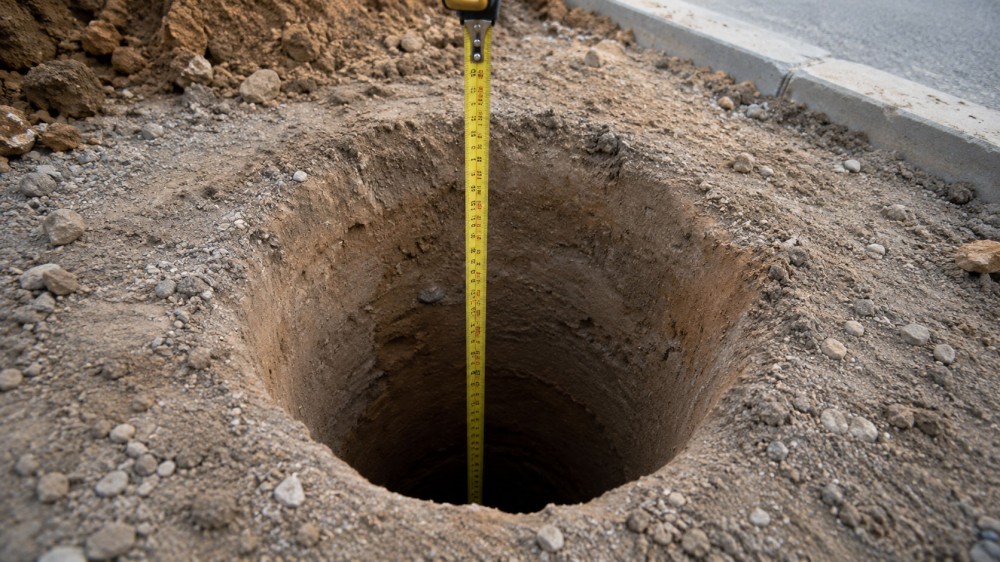

От чего зависят глубина и диаметр скважины
Универсальной глубины бурения под опоры освещения не существует. Даже одинаковые по высоте опоры могут требовать разных оснований, если они устанавливаются в разных грунтах или несут разную нагрузку.
Основные параметры скважины должны быть указаны в проектной документации. Самовольное уменьшение глубины или диаметра ради экономии может снизить устойчивость конструкции.
| Фактор | Как влияет на бурение | Что проверить |
|---|---|---|
| Тип опоры | Фланцевая и прямостоечная опора требуют разного основания | Способ установки по проекту |
| Высота и масса | Чем выше и тяжелее конструкция, тем выше требования к устойчивости | Расчетные нагрузки |
| Светильники и кронштейны | Увеличивают массу и парусность конструкции | Количество, вес и расположение оборудования |
| Грунт | Слабые, водонасыщенные и пучинистые грунты требуют особого решения | Инженерно-геологические данные |
| Грунтовые воды | Могут усложнить бурение, бетонирование и устойчивость стенок скважины | Уровень воды и условия производства работ |
| Кабельная линия | Нужно предусмотреть безопасный ввод кабеля в опору или закладную | Трассу кабеля и место вывода |

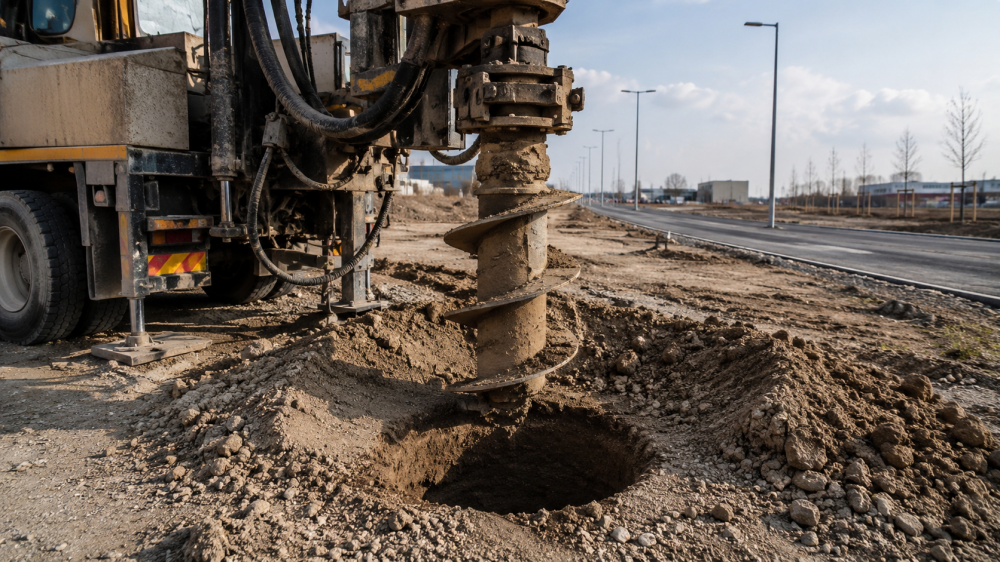

Как выполняется бурение скважин под опоры освещения
Порядок работ зависит от объекта, но общая технология обычно включает несколько обязательных этапов.
| Этап | Что выполняют | Зачем это нужно |
|---|---|---|
| Разметка | Переносят точки установки опор с проекта на местность | Чтобы выдержать расстояния, трассу кабеля и привязку к объектам |
| Проверка коммуникаций | Уточняют расположение кабелей, труб, ливневой канализации и других сетей | Чтобы не повредить подземные коммуникации |
| Подбор техники | Выбирают ямобур, бурильно-крановую машину или компактное оборудование | Чтобы обеспечить нужную глубину, диаметр и доступ к месту работ |
| Бурение | Формируют скважину по проектным параметрам | Чтобы подготовить основание под фундамент, закладную или стойку |
| Контроль скважины | Проверяют глубину, вертикальность, состояние стенок и отметки | Чтобы исключить перекос и ослабление основания |
| Монтаж основания | Устанавливают закладную деталь, арматуру или прямостоечную опору | Чтобы подготовить конструкцию к бетонированию |
| Бетонирование | Заполняют основание бетонной смесью и фиксируют положение элементов | Чтобы обеспечить прочность после набора бетоном необходимой прочности |
Особенности бурения для фланцевых и прямостоечных опор

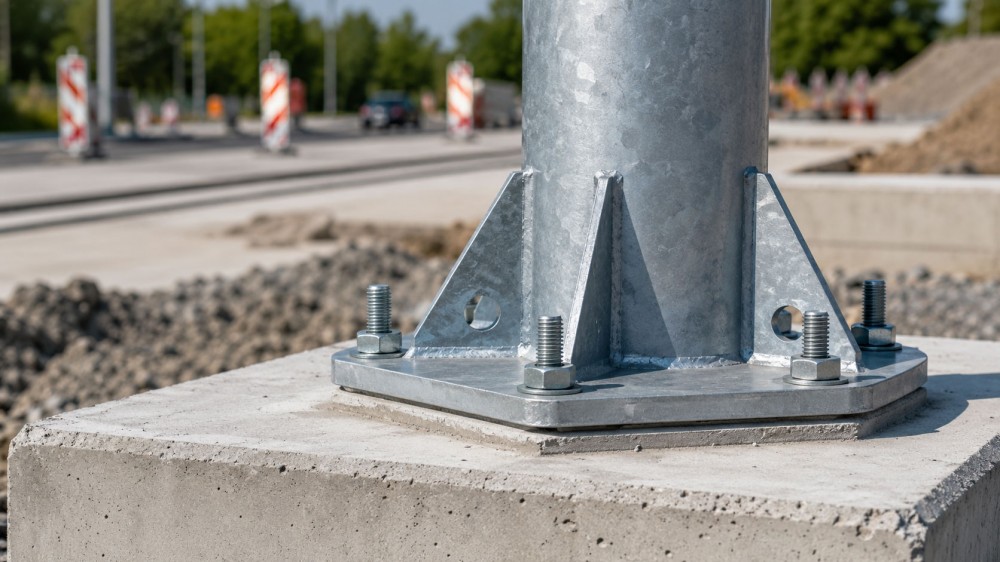

Для фланцевых опор скважина или котлован служит местом устройства фундамента с закладной деталью. Главная задача — правильно выставить фланец по проектной отметке и горизонтали. Если фланец смещен или установлен с перекосом, опора после монтажа также может отклониться от вертикали.
Фланцевое соединение удобно тем, что опору можно демонтировать или заменить без разрушения всего основания. Такой вариант часто применяют для городского, дорожного и промышленного освещения.
Прямостоечные опоры устанавливают нижней частью в скважину. После выставления по вертикали пространство вокруг стойки заполняют бетоном или другим материалом, предусмотренным проектом. Основная сложность — надежно зафиксировать опору до набора прочности бетона. Если стойка сместится во время заливки или твердения, исправить перекос будет сложно.

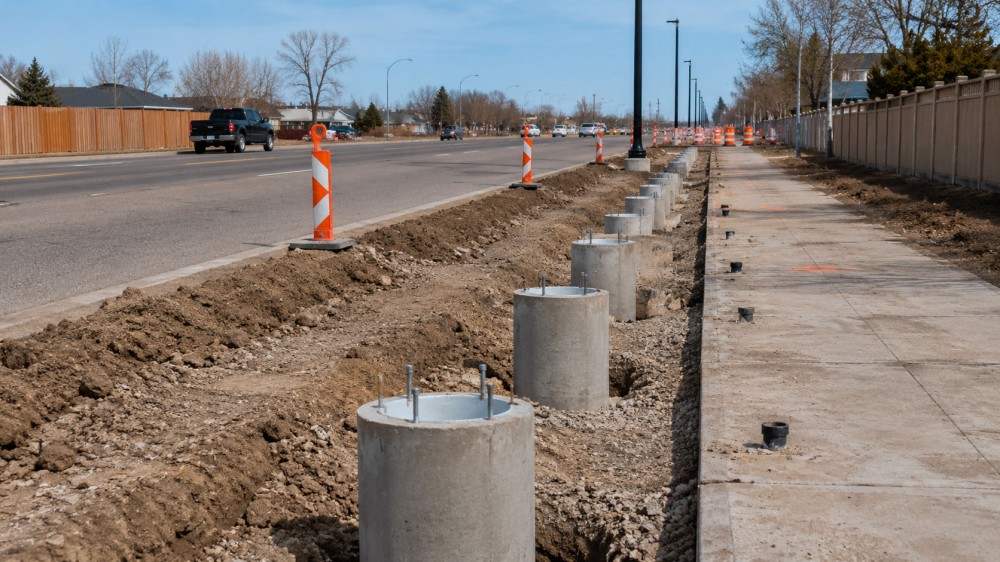

Что проверить перед началом бурения
Перед началом бурения под опоры освещения важно проверить исходные данные и условия площадки. Это снижает риск простоев, повреждения коммуникаций и переделок.
- Есть ли утвержденный проект наружного освещения.
- Указаны ли глубина и диаметр скважин.
- Определен ли тип опор: фланцевые или прямостоечные.
- Есть ли данные по грунтам и уровню грунтовых вод.
- Проверены ли подземные коммуникации.
- Подходит ли техника для условий объекта.
- Понятен ли способ подвода кабеля.
- Определены ли требования к бетону, закладным деталям и контролю вертикальности.
Частые ошибки при бурении под опоры освещения
Проблемы чаще всего возникают не из-за самого бурения, а из-за нарушения технологии или отсутствия точных исходных данных.
- бурение без проверки подземных коммуникаций;
- отступление от проектной глубины;
- уменьшение диаметра скважины;
- выбор параметров по типовой схеме без учета грунта;
- установка закладной детали с перекосом;
- плохая фиксация прямостоечной опоры перед бетонированием;
- нарушение вертикальности стойки;
- неправильный вывод кабеля;
- монтаж опоры до набора бетоном необходимой прочности.
Чем выше опора, тем заметнее становятся даже небольшие ошибки в основании. Поэтому скважину, фундамент, закладную деталь и металлическую опору нужно рассматривать как единую конструктивную систему.
Как выбрать опоры освещения с учетом способа установки
При выборе металлических опор важно учитывать не только высоту, внешний вид и тип светильников, но и способ установки. Для одних объектов подходят фланцевые опоры на фундаменте, для других — прямостоечные конструкции с заделкой в грунт.
Для наружного освещения применяют несиловые, силовые, граненые конические, трубчатые, фланцевые и прямостоечные опоры. Выбор зависит от назначения объекта, расчетных нагрузок, условий эксплуатации и требований проекта.
КЗМК изготавливает металлические опоры освещения для дорожного, промышленного, городского и территориального освещения. При подборе конструкции важно заранее учитывать способ установки, требования к фундаменту и условия монтажа.
Выводы
Бурение под опоры освещения — это не второстепенная операция, а часть надежности всей системы наружного освещения. Скважина должна соответствовать проекту, типу опоры, грунтовым условиям и расчетным нагрузкам.
Правильное бурение, точная установка закладной детали или прямостоечной опоры, качественное бетонирование и контроль вертикальности помогают избежать перекосов, просадок и проблем при эксплуатации.
При подборе опор нужно заранее учитывать способ установки. Металлическая опора, фундамент, закладная деталь, кабельный ввод и скважина работают вместе, поэтому ошибки на этапе бурения могут повлиять на надежность всей линии освещения.
FAQ: частые вопросы о бурении под опоры освещения
Нужно ли бурение для всех опор освещения?
Нет. Способ установки зависит от проекта и типа опоры. Для прямостоечных конструкций обычно готовят скважину под заделку стойки в грунт. Для фланцевых опор чаще устраивают фундамент с закладной деталью, для которого также может потребоваться бурение или подготовка котлована.
Какая глубина скважины нужна под опору освещения?
Единой глубины для всех опор нет. Она зависит от высоты конструкции, типа опоры, грунта, ветровой нагрузки, глубины промерзания и способа установки. Точное значение должно быть указано в проектной документации.
Какой диаметр скважины нужен под опору?
Диаметр зависит от конструкции основания, размера закладной детали, типа опоры и расчетных нагрузок. Его нельзя выбирать только по удобству бурения или наличию определенного бура.
Можно ли установить опору освещения без бетонирования?
Это зависит от проектного решения и типа конструкции. В большинстве случаев для надежной фиксации используют бетонное основание, фундамент или заделку стойки с бетонированием. Самостоятельно менять способ установки нельзя.
Что лучше: фланцевая или прямостоечная опора?
Нельзя сказать, что один вариант всегда лучше. Фланцевая опора удобна для обслуживания и замены, потому что крепится к фундаменту болтами. Прямостоечная устанавливается в скважину и может быть проще по составу элементов. Выбор зависит от объекта, проекта и условий эксплуатации.
Можно ли бурить рядом с подземными коммуникациями?
Только после проверки и согласования. Перед бурением нужно уточнить расположение кабелей, труб, ливневой канализации и других инженерных сетей. Это один из самых важных этапов подготовки.
Почему опора может наклониться после установки?
Причины могут быть разные: недостаточная глубина скважины, слабый грунт, плохое бетонирование, перекос закладной детали, нарушение вертикальности при монтаже или несоответствие основания нагрузкам.
Кто должен определять параметры скважины?
Параметры скважины должен определять проектировщик на основании расчетов, условий объекта и выбранного типа опоры. Подрядчик при выполнении работ должен соблюдать эти параметры.
КЗМК выполняет бурение под опоры освещения?
КЗМК изготавливает металлические опоры освещения и металлоконструкции. Бурение, монтаж и устройство фундаментов обычно выполняют профильные подрядные организации по проектной документации.
